Infos aus der Werkstatt
Was mach ich so alles ?
Bild 1 : Englische Standuhr um 1800 mit Datum und kleiner Sekunde
Bild 2 : Werkansicht nach der Überholung
Bild 3 : Werkansicht nach der Überholung mit neuer Darmsaite
Bild 4 : Einer der Lagerzapfen mit starken Laufspuren durch falsche Ölwahl.
Bild 5 : Einer der Lagerzapfen nach der Politur mit dem Rollimat
Bild 6 : Lagersitz verschlissen durch falsche Ölwahl, Lagerbuchse ersetzen.
Bild 7 : Stundenradführung vermutlich durch Transportschaden gerissen.
Bild 8 : Friktionsfeder eingerissen.
Bild 9 : Stundenradführung aus Bronze angefertigt und eingepresst, ebenso die Friktionsfeder angefertigt und eingepasst.
Seltenes und Interessantes aus meiner Werkstatt

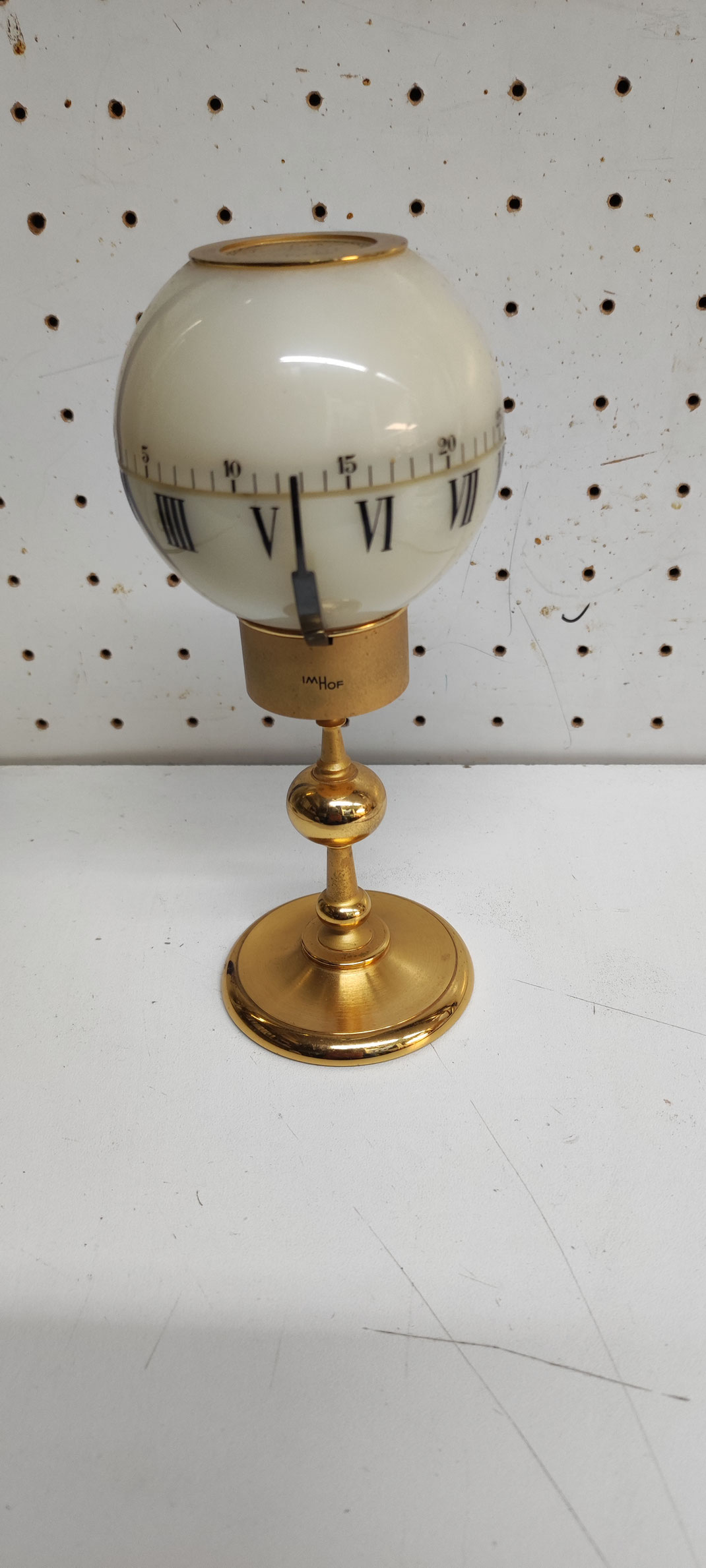

Imhof Kugeluhr aus den 60er Jahren . War mal was anderes zu Reparieren . Hinter jedem Deckel und Schraube eine Überraschung .
Werk einer "Englischen Schuluhr" , um 1850, von hoher Qualität .

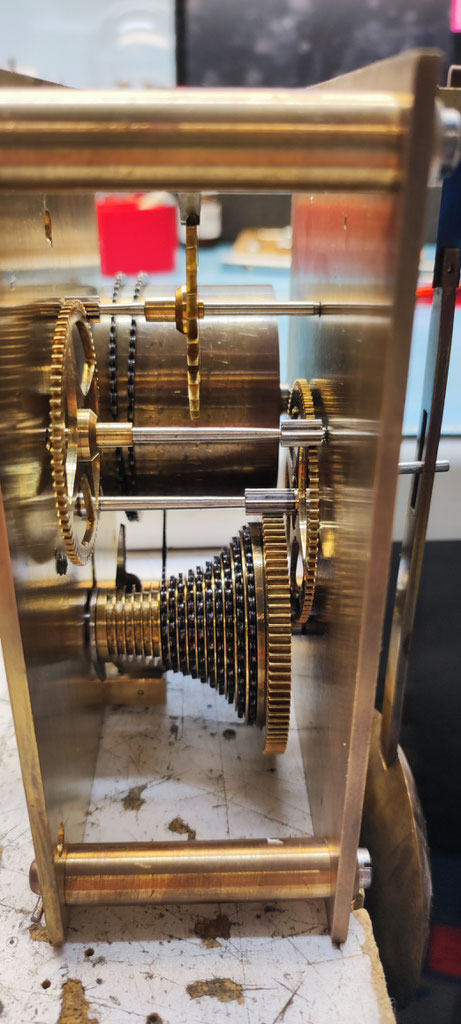

Antrieb über Schnecke für einen gleichmäßige Kraftübertragung der Zugfeder . Laufzeit 14 Tage.
Bemerkenswert dicke Platinen und Werkpfeiler .
An dieser Uhr war der Kettenhaken gebrochen .

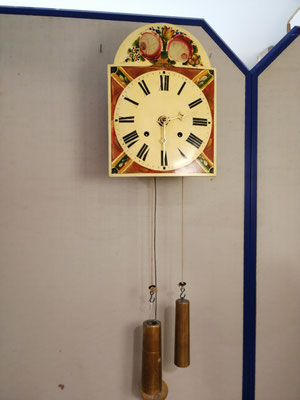

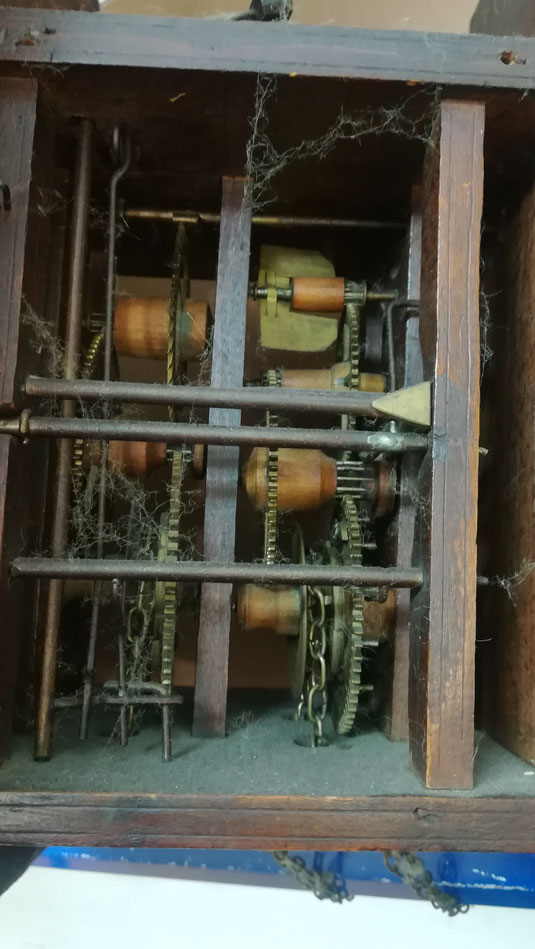

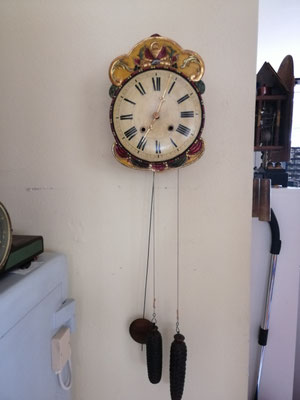

Thema Heimat, Schwarzwald . Eine Auswahl an Schild und Stuck (Barock) Uhren . Alle mit Holzwerk , Holzgespindelt und 8 -Tagewerk mit Seilzug . Zifferblätter überarbeitet von Lothar Glaser , Sasbach , oder Albi Maier , Hinterzarten . Komplett instand gesetzt incl Konsole .

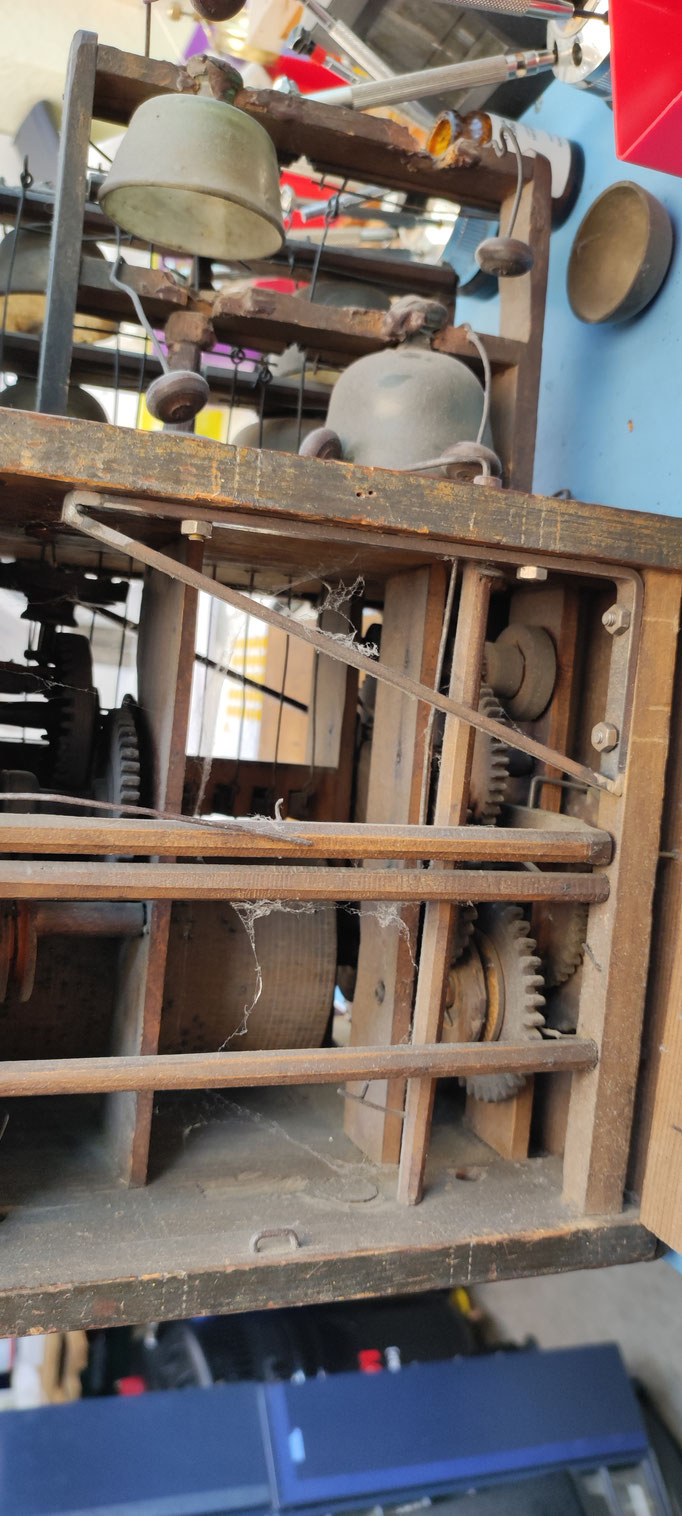

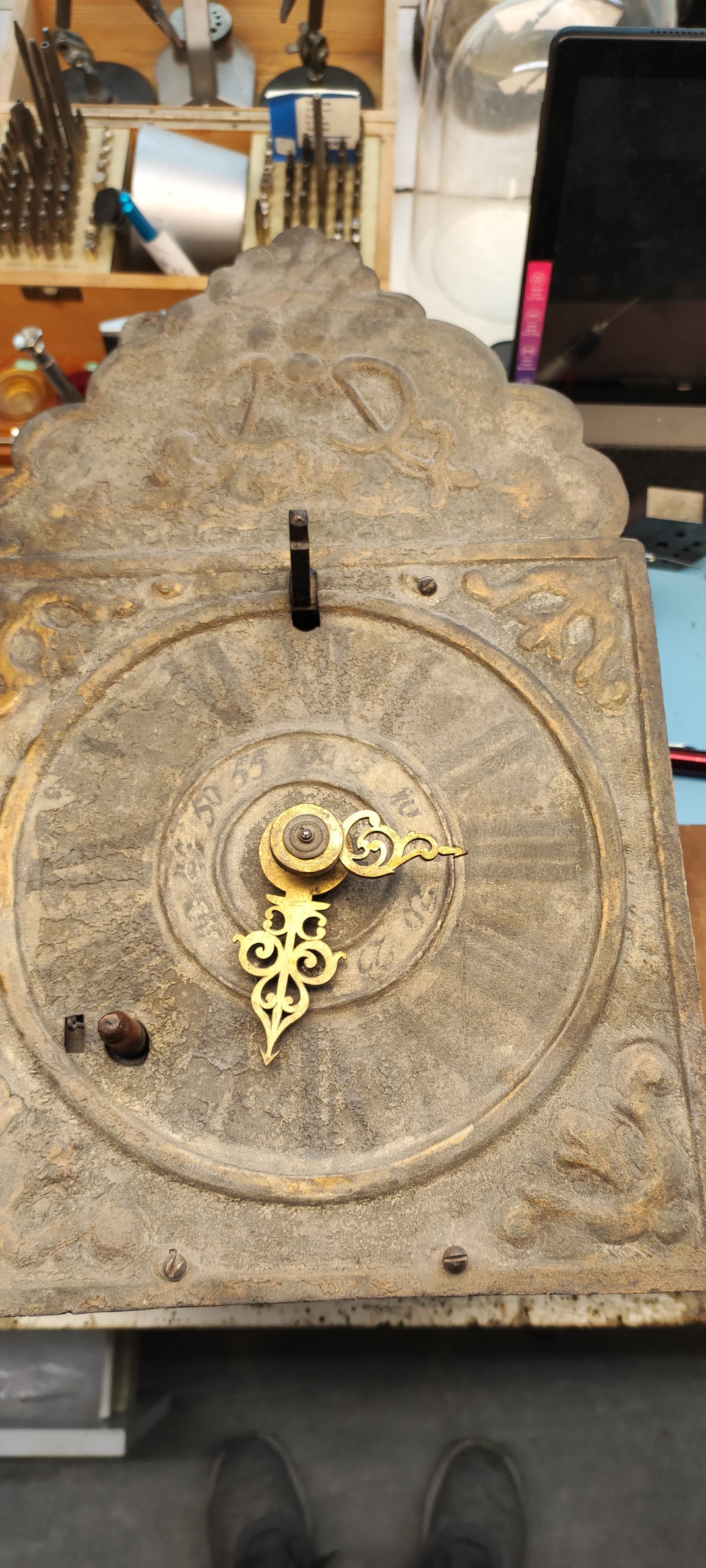

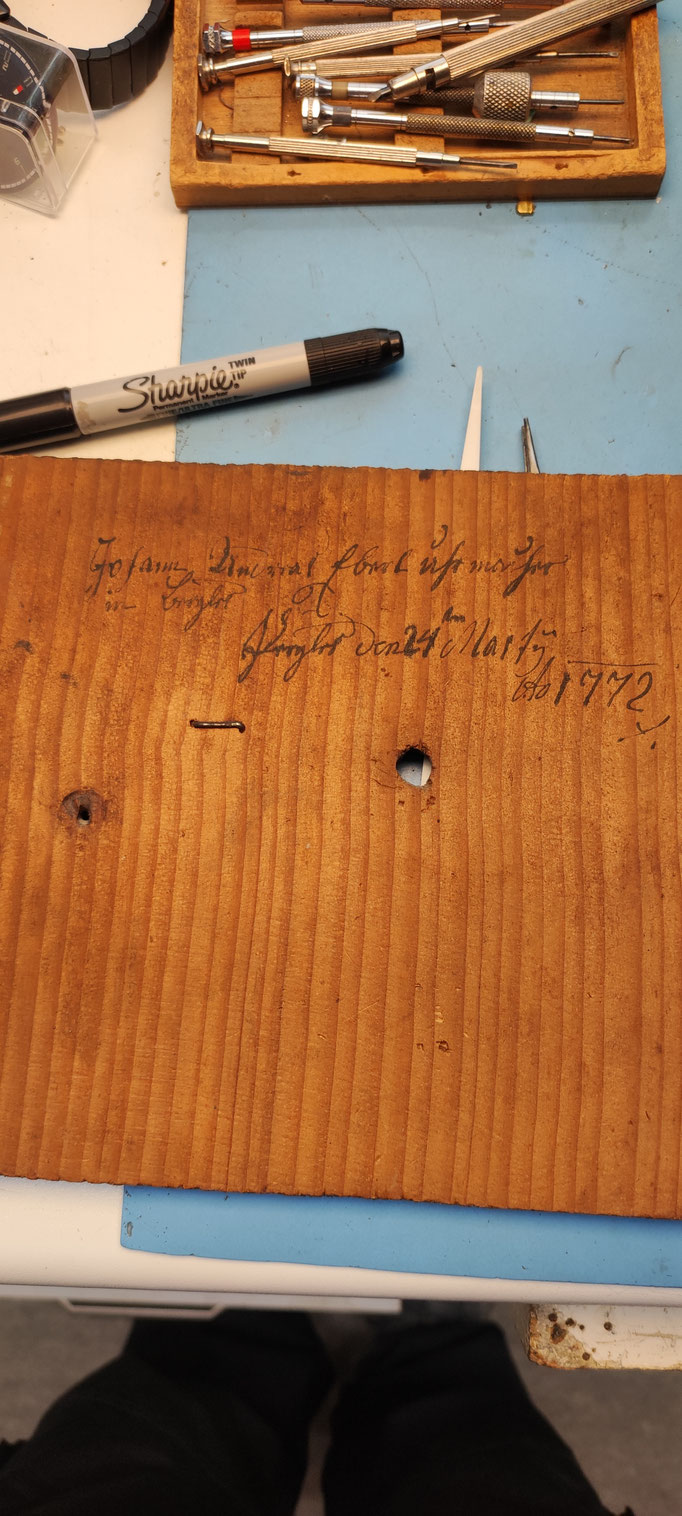

Alte Holzräderuhr Neu in meiner Werkstatt eine seltene Holzräderuhr aus dem Jahr 1772 von Johann Andreas Ebert , Uhrmacher in Bergles ( heute Brazec in Tschechien ) Pergles den 24tn Marty .Die Uhr ist zur Zeit als Leihgabe im Uhrenmuseum St. Märgen .Repariert ist bisher nur die Musikwalze . Die Uhr spielt mindestens 3 Melodien ev sogar deutlich mehr . Da man die Melodien der damaligen Zeit kaum kennt ist es für mich erstmal unerheblich . Der Klang wird durch 7 Glasglocken erzeugt , von denen 3 fehlen . Ob sie ergänzt werden können wird gerade ermittelt . Das Zifferblatt ist aus Metall und besitzt eine Minuteneinteilung . Das vorhandene Kuhschwanzpendel ist vor dem Zifferblatt angebracht . Eine Öffnung im Zifferblatt ist für die Melodieverstellung .Der Erhaltungszustand ist bemerkenswert gut .Die Restaurierung werde ich nach Ende der Holzräderuhr Ausstellung fortsetzen .

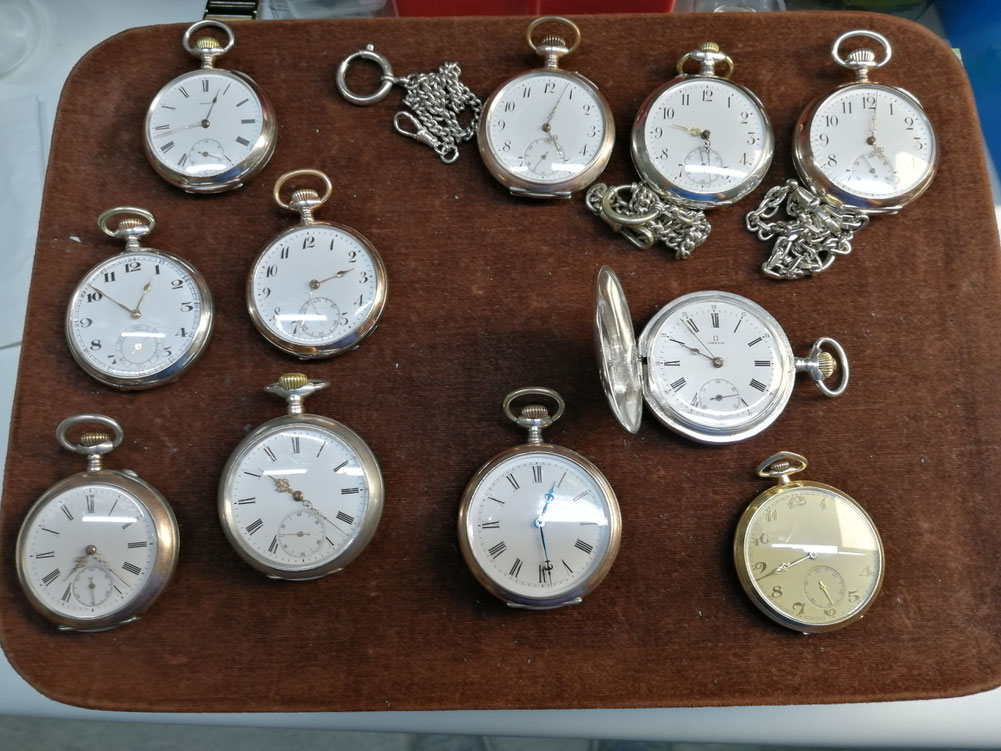

Man trägt wieder Weste , hier eine Auswahl Taschenuhren . Alle zwischen 100-120 Jahre alt , Silbergehäuse und revidiert .
Weihnachten kann kommen .
ddd
Urgos Westminster Uhrwerk mit automatischer Nachtabschaltung und Mondphase .
Uhrwerk komplett zerlegt, gereinigt, geölt, Funktionen überprüft und eingestellt .
Das Werk stammt aus einem Standuhrgehäuse vom " Wendelin Zink" aus Achern .
Alles incl Abholung und Wiedereinbau beim Kunden .
Matthew Norman 1781 Reiseuhr Handaufzug
- Nachbau einer Matthew Norman Swiss made
- Komplett zerlegt , überholt und eingestellt, Zugfeder ersetzt und Federkern repariert
- Funktionen : Schlagwerk mit Repetition auf Rundgong, Wecker , Stunden und Halbstundenschlag

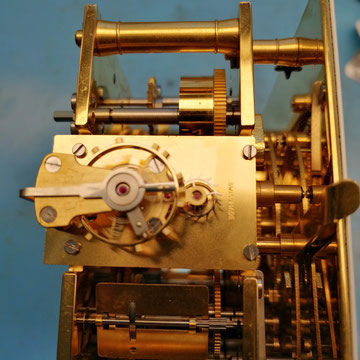

- Mit Echappement Schwingsystem
Bitte nicht mehr Anfragen. Junghans Mega Solar mit Tec-Band , Baujahr 1994 21/4330
Antenne und Accu ersetzt . Teile aus meinem Lager , den Akku gibt's laut Junghans nichtmehr .
Dieser wurde mit seinen speziellen Kontakten auch bei Autoschlüsseln verwendet .

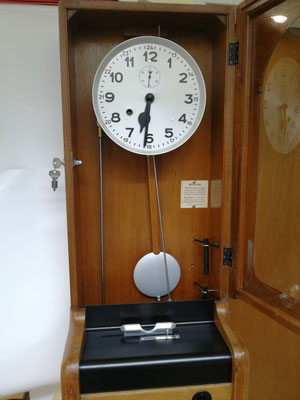

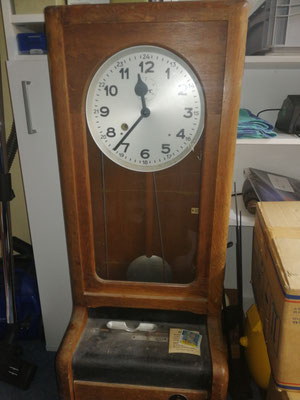

BÜRK STEMPELUHR

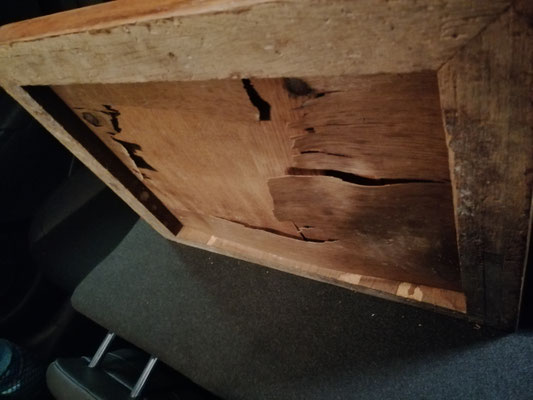

Stempeluhr mit Wasser- und auch Rostschaden restauriert.
Die Uhr ist Baujahr um 1920 und diente lange Jahre in einem Kieswerk als Zeitkontrolle. Nachdem sie nach Jahrzehnten in einer Garage auftauchte, sollte ich sie wieder zum Laufen bringen und auch optisch auffrischen.

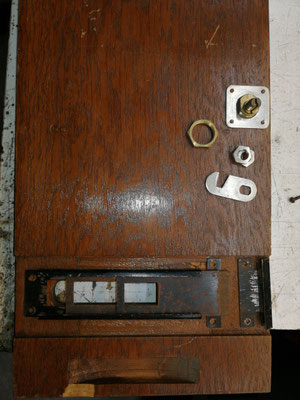

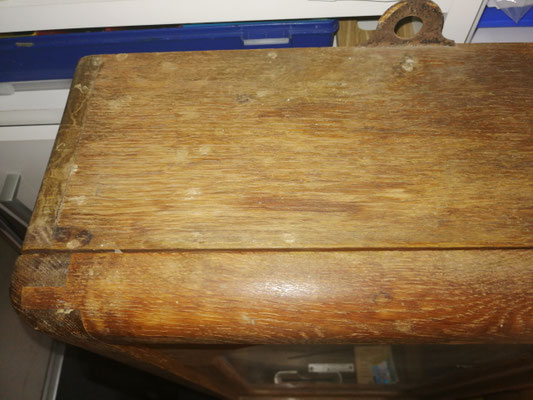

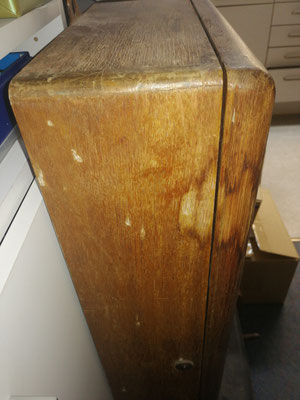

Das Gehäuse wurde von einem Restaurator aufgearbeitet und soweit möglich, das Holz und der Lack ausgebessert.

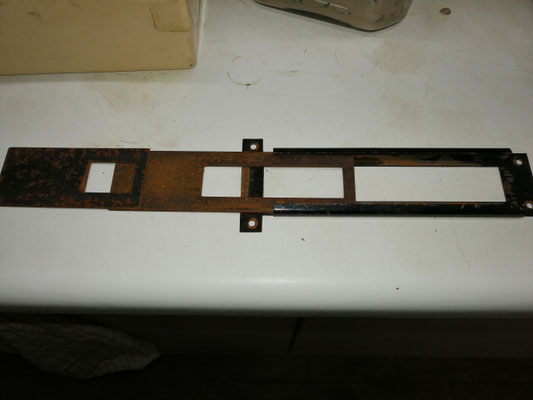

Alle Gehäuseteile aus Metall wurden mit Glasperlen gestrahlt und mit Matt- oder Strukturlack schwarz beschichtet.
Die Schlösser wurden ausgetauscht, da keine Schlüssel mehr vorhanden waren.
Das Uhrwerk habe ich zerlegt gereinigt, schadhafte Lager ausgetauscht, Wellen und Triebe entrostet, geschliffen und trowalisiert. Die angerissene Zugfeder habe ich ersetzt. Den verschlissenen Hebel der den Minutentakt steuert habe ich aufgeschweißt und die Länge neu angepasst.
Das Stempelwerk musste ich nur soweit reparieren, dass es die Zeitanzeige ansteuern kann. Das Uhrwerk ist nur für den exakten Zeitryhthmus zuständig. Das Zeigerwerk, Zeitanzeige, wird über den Stempelantrieb geregelt.
Dann habe ich noch eine Bedienungsanleitung erstellt, da auch das Einstellen und Aufziehen der Uhr festgehalten werden sollte.
Ursprünglich wurde die Stempeluhr durch betätigen des Stempelhebels kontinuierlich bei Schichtanfang und Ende aufgezogen.
Montage vor Ort und Einweisung waren selbstverständlich .

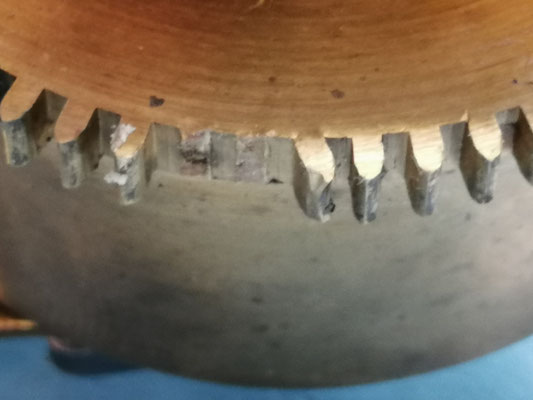

Zahnausfall nach Federbruch .
Zum Glück hatte ich in meinem Fundus die passenden Teile. Man muß auch mal Glück haben, wenn man über Jahre jeden
"Schrott" einlagert und auch noch weiß wo es liegt.
Sonst hätte ich das defekte Stück ausgesägt und ein Messingteil eingepasst, sowie die Zähne wieder ausgesägt und eingefeilt.
Jaeger Le Coultre Atmos
mit Widmung der FIFA
Kieninger Standuhrwerk K mit Funktionen
Kieninger Standuhrwerk zur Überholung .
Das Werk hat Tag- Nachtabschaltung , Antrieb über Seilzug ,mehrere Melodien wählbar , Mondphase ,Datum und "Kleine Sekunde"
Das Werk wurde komplett zerlegt und gereinigt .

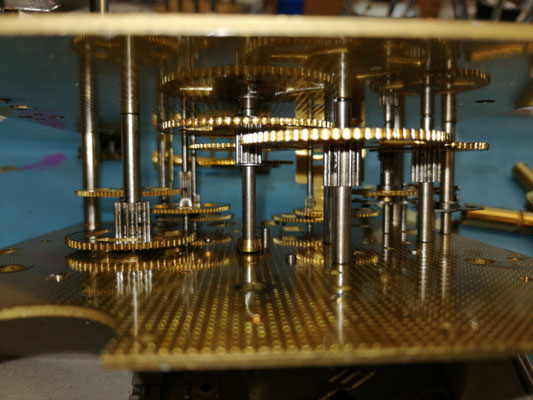

Diese Ansicht zeigt das Werk schon zusammengebaut ohne Anbauteile .

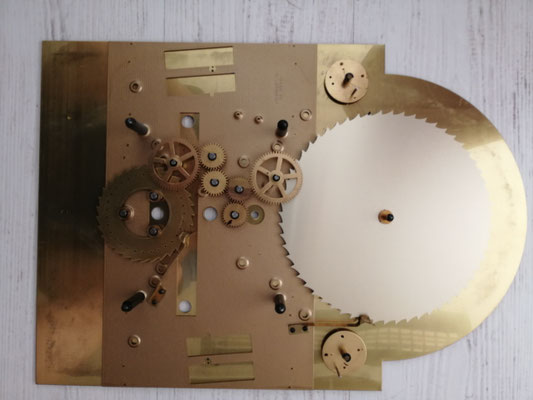

Kieninger Zifferblatt Rück und Frontansicht , Werk vorbereitet zum Komplettieren ,Ölen und Fetten und Einstellen der Zusatzfunktionen

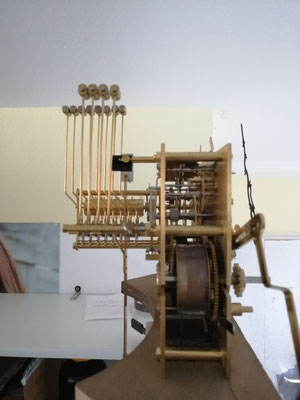

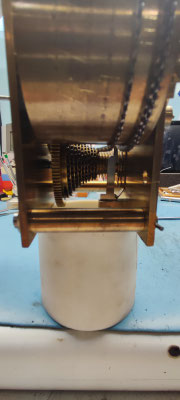

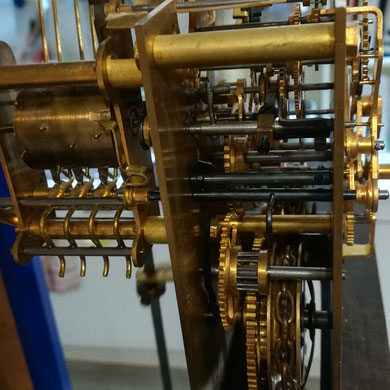

Werk Rück- ,Seiten und Frontansicht auf dem "Prüfstand"
Herlme Westminster Uhrwerk zur Überholung
Hermle 351-051 Westminster Uhrwerk mit Kettenaufzug .

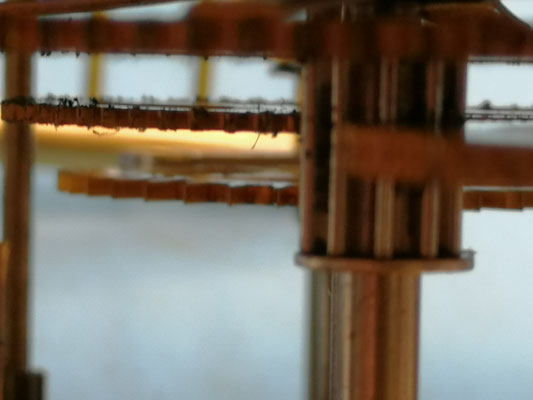

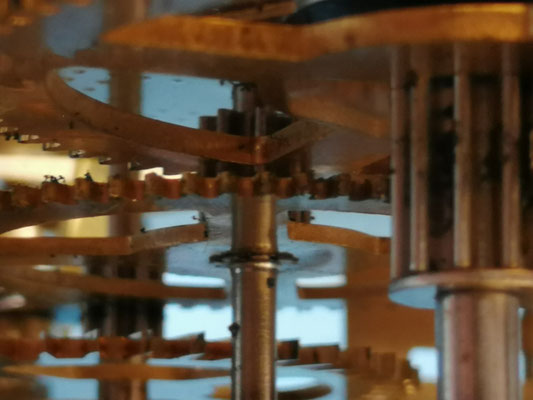

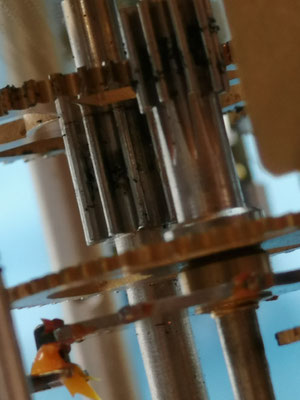

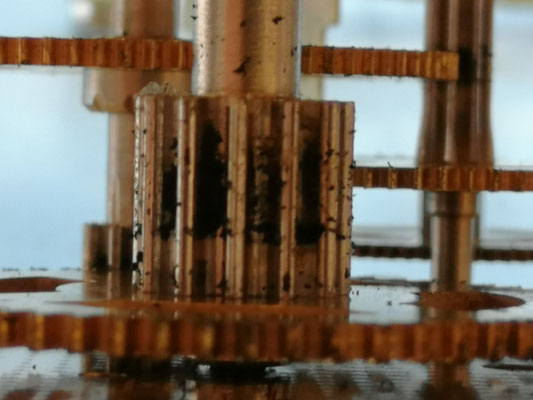

Das Werk ist stark verschmutzt wie die Detailbilder zeigen .
Dadurch haben die Gewichte nicht mehr genügend Gewichtskraft um das Uhrwerk anzutreiben .
Eine Überholung ist somit notwendig .

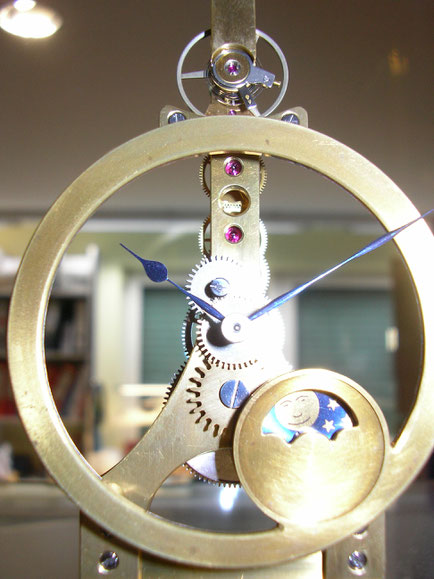

Filigran , skelettiertes Uhrwerk von auf Basis von UNITAS

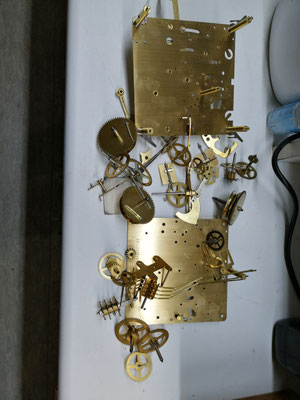

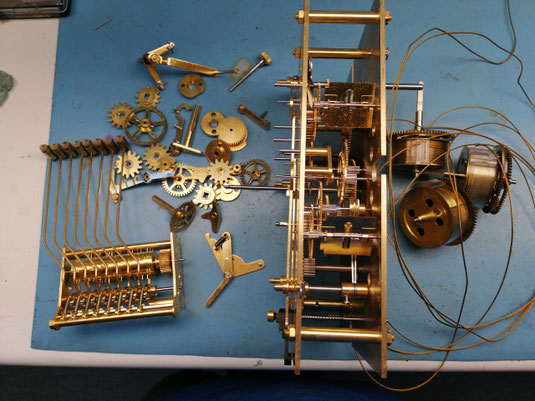

Ein Heimuhrwerk komplett zerlegt und gereinigt
Das gereinigte Uhrwerk beim Zusammenbau , Ölen, Fetten und Einstellen
Geschafft ! Läuft wie neu und ein Jahr Garantie auf meine Arbeit

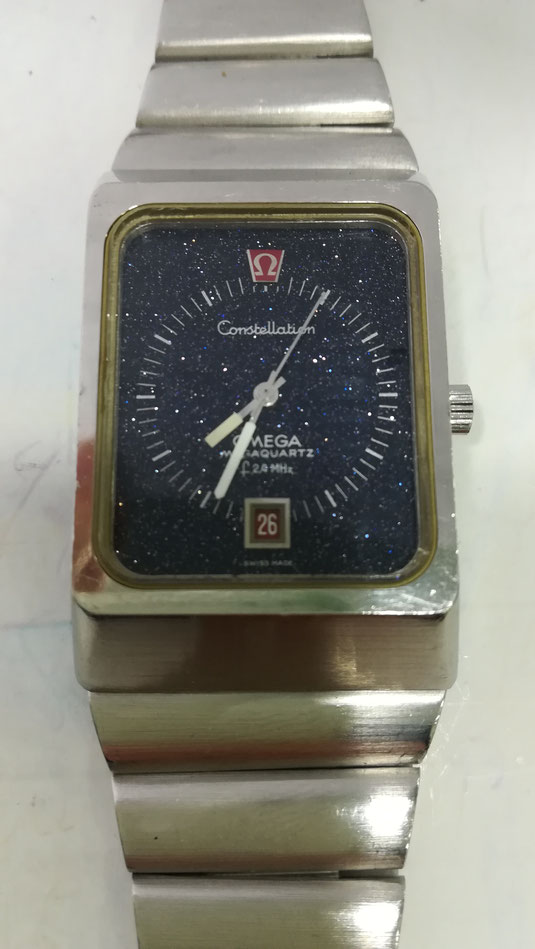

Seltene Omega Constellation Quarzuhr Baujahr um 1970 mit Aventurin-Zifferblatt . Wurde nur ca 1000 mal Gebaut und kostete
4000 Schweizer Franken . Zum vergleich kostete ein VW Käfer 5500 DM.
Cal. Omega 1510 Megaquarz.
Nach meiner der Reparatur lief die Uhr wieder einwandfrei .
Am Gehäuse und Band hat die Zeit Spuren hinterlassen .
Comtoiser Uhrwerk . Außergewöhnlich , dieses Werk ist nur halb so groß wie ein normales Comtoiser Werk.
Federaufzug statt Hanfschnur und Gewichte .
Das Werk ist ist in einem untypischen Holzgehäuse verbaut .
Hier mal nur das Schlagwerk eingebaut.
Die Gehwerkteile liegen bereit.

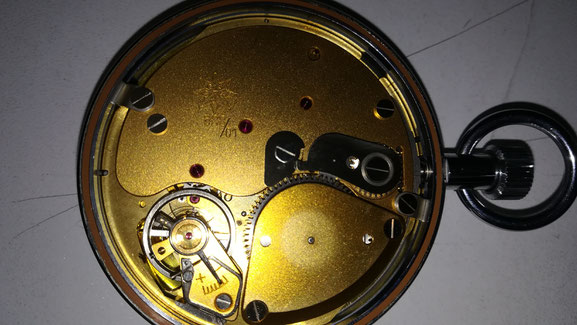

Junghans Stoppuhr Typ Meister 628/01 um 1975 schönes, hochwertiges Uhrwerk, Typ Meister" = 15 Steine, Schwannenhalsregulierung.
NUR auf dem Rückdeckel stellenweise Gebrauchsspuren. Am Gehäuserand trotz des Alters kaum Gebrauchsspuren" 3 Anzeigen für Minute, Sekunde und 1/10 Sekunden in arabische Ziffern, Ziffernblatt einwandfrei erhalten, Uhrenglas ohne Gebrauchsspuren bzw. ohne tiefe Kratzer etc.,
Da ist jemand pfeglich mit umgegangen !
Zerlegt, gereinigt, sowas macht Spass
Taschenuuhr 585 Goldgehäuse

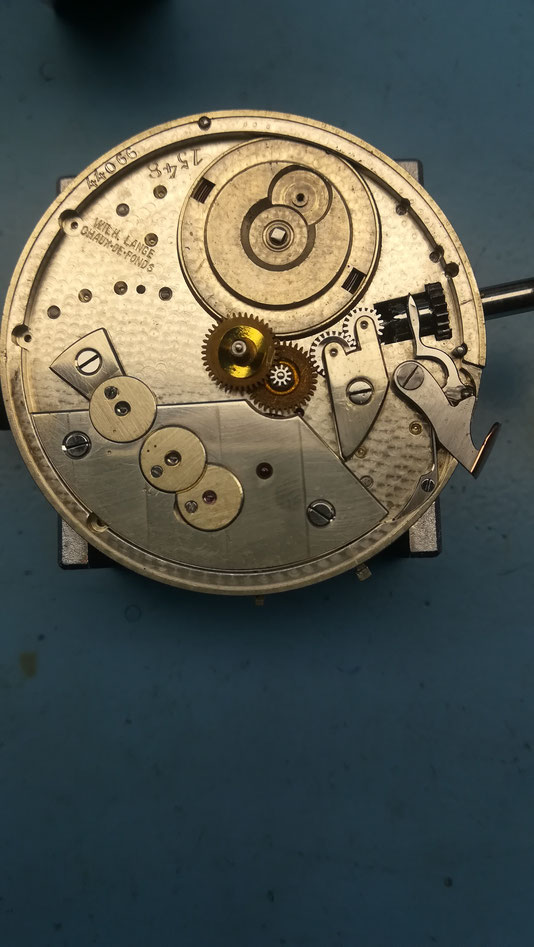

Wilh. Lange Chaux de Fonds ,Fliegendes Federhaus , fantastische Details.
Schraubenunruh , Breguet Spiralfeder , sehr Aufwändig gearbeiteter Anker
Schwarzwälder Stollenuhr, sehr gut Erhalten für ihr Alter , sogar vollständig incl Konsole .
Ich schätze 140 Jahre , wird ein schönes Stück Arbeit .
Breitling Chrono um 1955 , Werk Venus cal.188 Handaufzug .
Gebrochene Unruhwelle , echt ne Aufgabe , gefühlt gibt es 10 verschiedene Wellen und verdammt viele falsche Maßangaben bei den Ersatzteilanbietern. Die 3. Welle war dann die Richtige . Länge und Durchmesser der Ansätze müssen exakt passen . Uhrwerk zerlegt, gereinigt, Welle ersetzt Glas poliert . Und Lebt .
Der Nachfolger des Venus cal. 188 ist das Valjoux 7733
Standuhrwerk um 1880 .
Viertelschlagwerk mit 2 Gewichten .
Bei einer früheren Reparatur wurde das Schlagwerk mit einem Draht blockiert.
Der Grund: der Auslösehebel hatte sich gelöst und war abgefallen.
Da er nicht mehr da war habe ich einen angefertigt und ersetzt sowie die Uhr überholt.
Das Schlagwerk eingestellt und das Werk beim Kunden wieder montiert.
Taschenuhr Omega Cal . 19
Unruhwelle war gebrochen . Das Problem ist, daß es verschiedene Qualitäten dieses Uhrwerks gibt , das Ersatzteil Unruhwelle, unterscheidet sich jeweils in Länge und Durchmesser . Die Qualitäten sind benannt mit HN, LB,LOB,LOBNN.
Der Klassische Ersatzteilhandel hatte nichts mehr .
Schliesslich habe ich im Ebay, in England, eine Welle aus alten Beständen gefunden .
Als das Teil kam hat es tatsächlich gepasst .
Die Taschenuhr zerlegen , reinigen , die gebrochene Welle austauschen und einrichten .
Geschafft.
Zylinder der Unruh gebrochen , aus den Resten der Welle die Maße ermittelt. Orginalteile gibt es natürlich keine mehr, daher bestelle ich was möglichst naheliegendes und passe es an das Wek an.

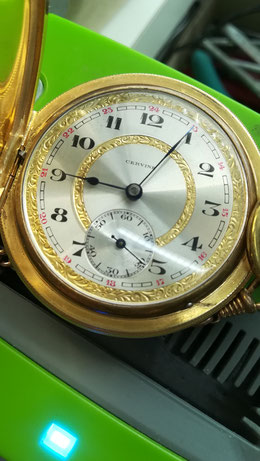

Cervine SA Taschenuhr, vergoldet um 1915. Bis auf die den Zylinder alles in bestem orginalem Zustand.
Französische Pendule Napoleon III um 1880.

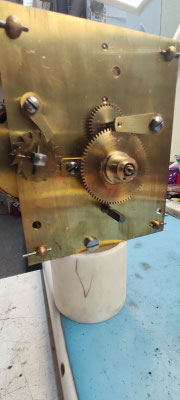

Pendulenwerk ,zerlegt gereinigt und zum Zusammenbau gerichtet. Diese Werke gibt es in verschiedenen Durchmessern.Sie unterscheiden sich nur in Details und sind präzise gefertigt.

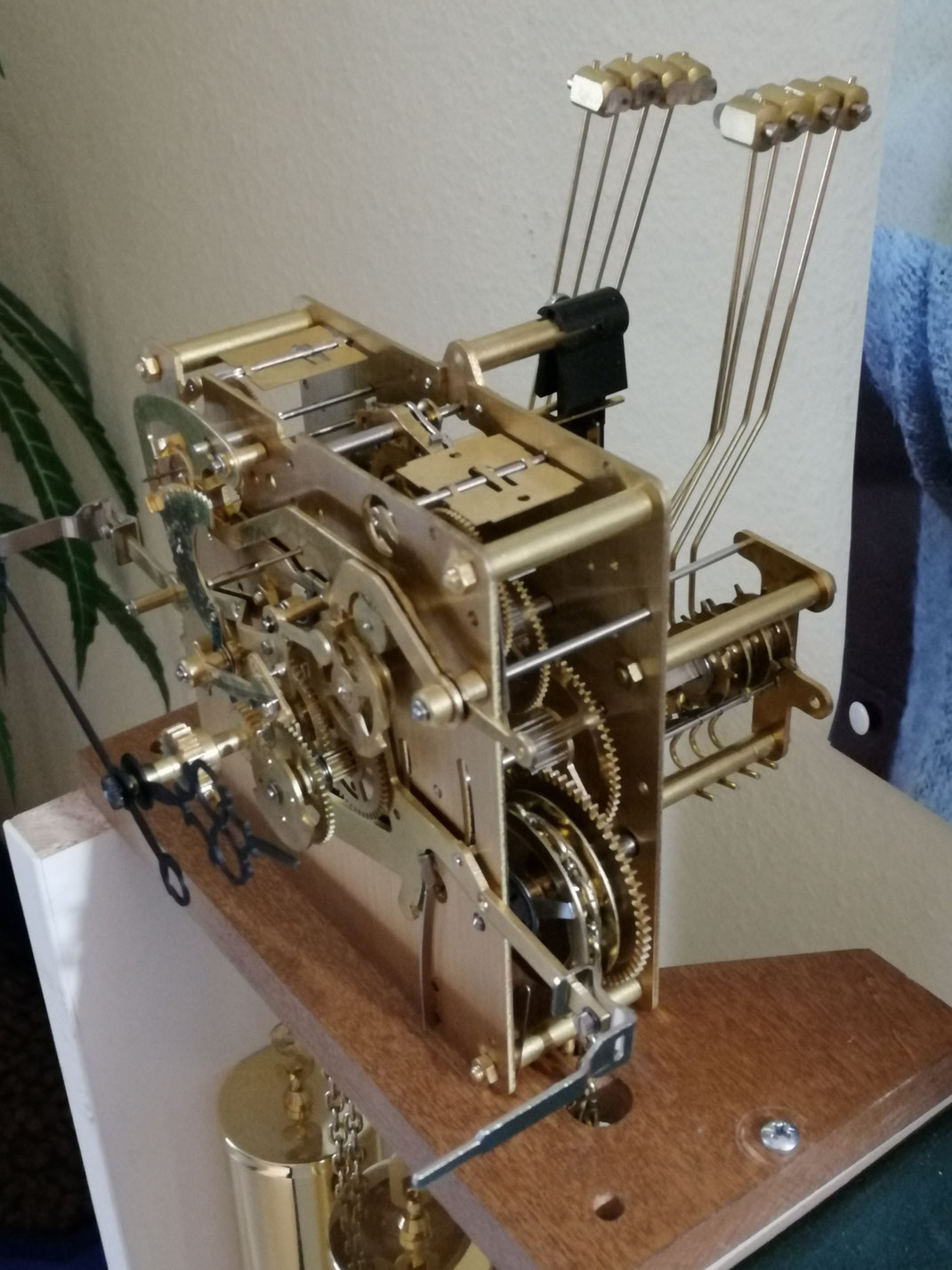

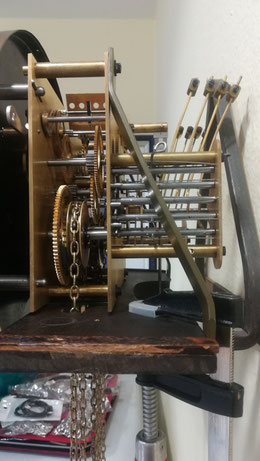

Seitenansicht des Westminsteruhrwerks auf Prüfkonsole
Frontansicht Zifferblatt mit Kleiner Sekunde und aufgesetzten Ziffern.

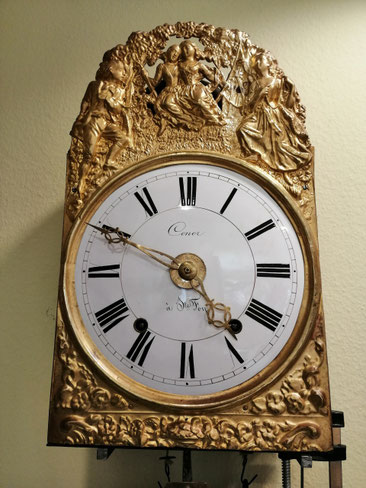

Aufgearbeitetes Zifferblatt einer Comtoise Uhr
Aufpoliertes Pendel ,
darf wieder nachdunkeln . Ich lackiere es nur auf Kundenwunsch mit Zaponlack
Die Uhr komplett in altem Glanz
Auch eine Westminster Buffetuhr wird Überholt

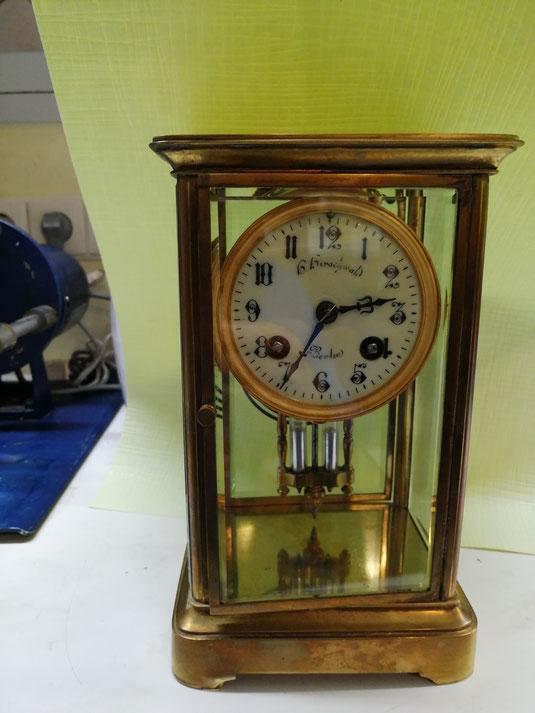

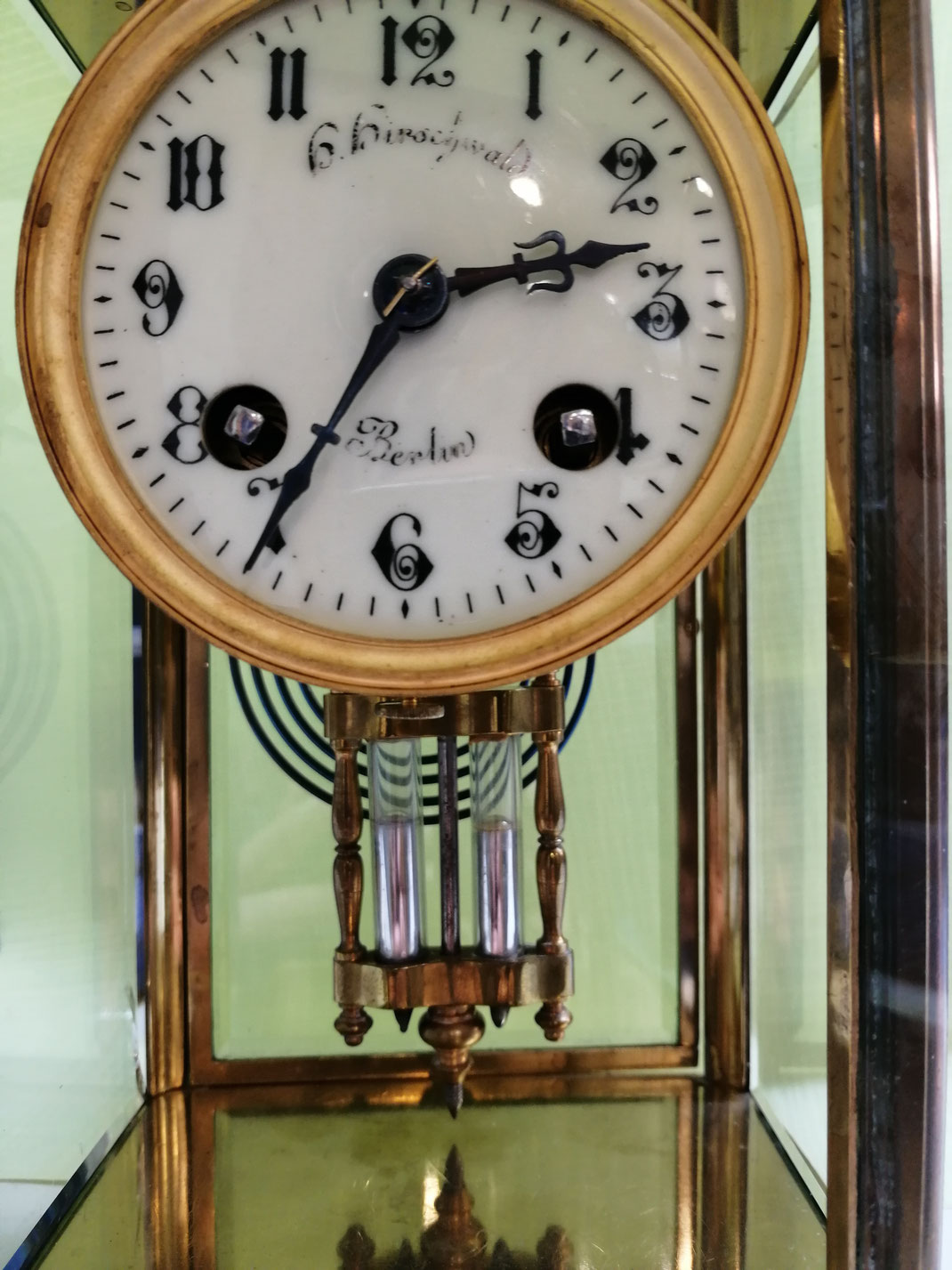

Pendule mit Quecksilberpendel , G. Hirschwald Berlin ,
Überholt , Gehäuse repariert und Testlauf.
Das Quecksilber in den Glasröhren dient der Wärmekompensation des Pendels .
Wird das Pendel Wärmebedingt länger oder kürzer , steigt oder senkt sich die Quecksilbersäule in der Röhre und gleicht die Gangdifferenz aus .
Die Ganggenauigkeit bleibt bestehen .
Natürlich ist die Glasröhre geschlossen , somit kann kein Quecksilber austreten .
